隨著礦產(chǎn)資源的開(kāi)發(fā)利用,原礦品位日趨降低,不僅大量的礦石需要經(jīng)過(guò)選礦加工才能利用，而且在入選礦石中難選礦石愈來(lái)愈多;加上銅、鉛礦物具有天然密切的共生關(guān)系, 互相包裹現(xiàn)象很普遍, 因而精礦中銅鉛互含的問(wèn)題很難解決。

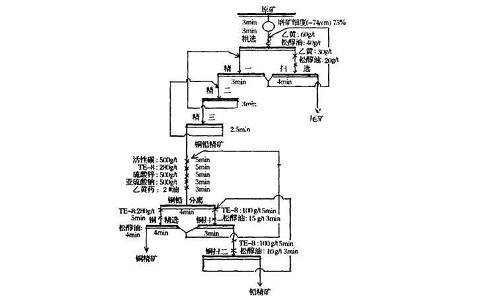

云銅銅鉛分離常用方法總結(jié)

　　云銅銅鉛分離常用的5種方法有：重鉻酸鹽法、氰化物法、二氧化硫法、羧甲基纖維素(CMC)+水玻璃(或焦磷酸鉀)法、加溫法等。其具體內(nèi)容如下：

　　一、重鉻酸鹽法

　　重鉻酸鹽法是一種比較傳統(tǒng)的方法，用重鉻酸鹽抑制方鉛礦，實(shí)現(xiàn)抑鉛浮銅。這種方法對(duì)被銅離子活化過(guò)的方鉛礦抑制力差，當(dāng)?shù)V石中含有易氧化的次生硫化銅礦物時(shí)，不宜使用此法。這種方法對(duì)于受過(guò)氧化的方鉛礦抑制效果更好，但由于重鉻酸鹽法對(duì)環(huán)境有污染，采用重鉻酸鹽法的選廠日趨減少。(銅鋅分離)

　　二、氰化物法

　　氰化物對(duì)黃銅礦抑制力較強(qiáng)，但對(duì)方鉛礦幾乎不產(chǎn)生抑制作用，因此利用氰化物法可以抑銅浮鉛，并得到較好的效果。當(dāng)?shù)V石中次生銅礦物多時(shí)，因氰化物對(duì)次生銅礦物抑制作用弱，消耗氰化物多，常采用氰化物加硫酸鋅法加強(qiáng)對(duì)銅礦物的抑制作用。由于氰化物有劇毒，且能溶解貴金屬，故應(yīng)盡量少使用，推廣無(wú)氰工藝。(浮選機(jī))

　　三、二氧化硫法

　　二氧化硫法法是用二氧化硫或亞硫酸鹽組合其他抑制劑來(lái)抑制方鉛礦浮選黃銅礦，常用的組合有：二氧化硫(或亞硫酸鹽)+淀粉;亞硫酸鹽+硫化鈉;硫代硫酸鈉+三氯化鐵。采用二氧化硫法方法時(shí)，由于亞硫酸鹽類(lèi)也抑制閃鋅礦和黃鐵礦，所以混雜在混合精礦中的鋅、鐵硫化物會(huì)進(jìn)入鉛精礦，使鉛精礦質(zhì)量較差，但銅精礦質(zhì)量較高。如果方鉛礦被銅離子活化過(guò)，分離效果不好，不宜采用此法。

　　四、羧甲基纖維素(CMC)+水玻璃(或焦磷酸鉀)法

　　云南某礦采用羧甲基纖維素與水玻璃按質(zhì)量比1∶100的混合劑(或羧甲基纖維素與焦磷酸鈉按質(zhì)量比1∶10的混合劑)分選銅鉛混合精礦，抑鉛浮銅取得了較好的指標(biāo)。具體的選礦藥劑比例，可根據(jù)具體情況通過(guò)選礦試驗(yàn)來(lái)確定。

　　五、加溫法

　　加溫法是先用蒸汽把銅鉛混合精礦加溫到60℃左右，在酸性或中性礦漿中，把方鉛礦表面的捕收劑解吸下來(lái)，表面氧化親水，而黃銅礦仍然上浮。采用加溫法不必另加其他選礦藥劑，所得的銅精礦品位高，含鉛、鋅低。另外，由于不需加入其它選礦藥劑，可以減少污染，利于環(huán)保。

　　以上內(nèi)容概括地介紹了云銅銅鉛礦物的分離方法，希望對(duì)你能有所幫助。
